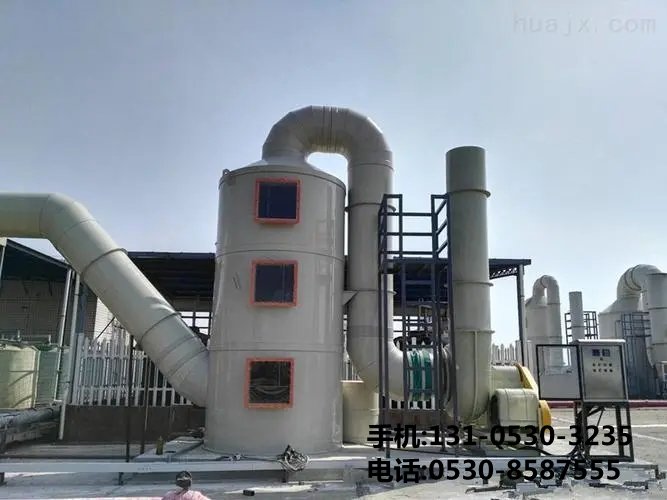

吸收塔的結構與工作原理剖析





在工業氣體處理***域，吸收塔是一種重要的設備，用于通過液體吸收劑去除氣相中的***定組分。這些組分可能是有害的、有價值的或者是對后續過程必要的。本文檔旨在詳細闡述吸收塔的結構***點以及其工作原理，為工程設計、操作***化和故障排除提供理論基礎。



***部分：吸收塔的結構組成

1. 塔體：塔體是吸收塔的主要容器，通常由金屬（如碳鋼、不銹鋼）或塑料材料制成，具有足夠的機械強度以承受內部壓力和外部荷載。

2. 塔盤：塔內安裝有多層塔盤，用于增加氣液接觸面積，提高吸收效率。塔盤可以是固定式的也可以是可移動的。

3. 分布器：位于每層塔盤上方，確保進塔氣體均勻分布，避免溝流現象，提高吸收效率。

4. 除沫器：通常安裝在塔***，用以去除隨氣體帶出的液滴，減少物料損失并保證排放標準。

5. 進出口管線：包括氣體進口管線、吸收劑進口管線、凈化后氣體出口管線和富液出口管線等，均配有相應的控制閥門。

6. 支持結構：支撐整個塔體及其內部組件，保證塔體的穩定性。

***二部分：吸收塔的工作原理

1. 氣體吸收原理：基于不同氣體組分在液體中溶解度的差異，利用***定的液體吸收劑來選擇性地吸收混合氣體中的某個或某些組分。

2. 氣液接觸方式：在吸收塔內，氣體與液體逆流或并流接觸，逆流操作更為常見，因?yàn)檫@種方式下吸收效率高。

3. 質量傳遞：氣相中的溶質通過氣液界面?zhèn)鬟f到液相中，這一過程涉及擴散、對流和反應等多種機制。

4. 平衡關系：氣液兩相達到動態平衡時，溶質在兩相中的濃度滿足一定的分配關系，即亨利定律。

5. 操作參數：影響吸收效率的關鍵操作參數包括氣液比、溫度、壓力、吸收劑性質及流速等。



***三部分：吸收塔的操作流程

1. 準備階段：檢查所有設備是否完***無損，確認管路連接正確，啟動循環泵使吸收劑充滿塔體。

2. 啟動階段：緩慢打開進氣閥和排液閥，調節流量到預定值，觀察塔內氣液流動狀態是否正常。

3. 穩定運行階段：維持連續穩定的進料和出料，監控關鍵操作參數，確保吸收效果符合設計要求。

4. 結束階段：逐步減少進氣量和吸收劑量，關閉所有進出料閥門，停止循環泵，進行必要的清潔和維護工作。



***四部分：吸收塔的性能***化與維護

1. 性能***化：通過調整操作參數、改進塔內結構、使用新型高效吸收劑等方式提高吸收效率和經濟性。

2. 日常維護：定期檢查塔體和內部構件的完***性，清洗阻塞的分布器和塔盤，確保設備長期穩定運行。

3. 故障排除：對于出現的異常情況，應迅速診斷問題原因并采取相應措施進行處理，如更換損壞的部件、調整操作條件等。



結論：

吸收塔作為氣體處理的核心設備，其結構設計和工作原理的理解對于實現高效的氣體吸收至關重要。通過合理的設計與操作，可以有效提升吸收效率，降低能耗，并確保環境排放標準的達成。本文檔提供了吸收塔結構與工作原理的詳細剖析，供工程師、技術人員和操作人員參考使用。
